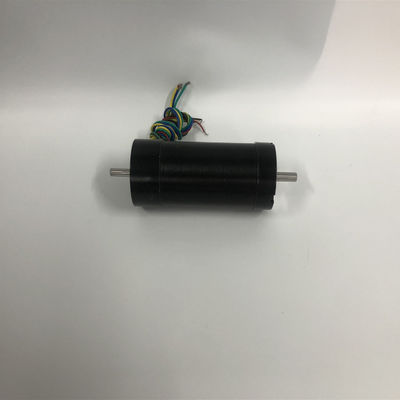

Bezszczotkowy silnik prądu stałego CE 80 mm 669 W 4000 obr./min 220 V AC z instrumentem medycznym;
Ogólna specyfikacja:
| Przedmiot | Specyfikacja |
| Typ poszerzenia | Gwiazda/Delta |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Bicie wału | 0,03 mm |
| Gra promieniowa | 0,03 mm/50 g |
| Koniec zabaw | 0,03 mm/50 g |
| Maksymalna siła promieniowa | 35N/20mm od kołnierza |
| Maksymalna siła osiowa | 30N |
| Klasa izolacji | Klasa B |
| Klasa IP | IP 40 |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę |
| Rezystancja izolacji | 100MΩmin 500VDC |
Specyfikacja elektryczna:
| Model | Nr fazy | Napięcie znamionowe (VDC) | Prędkość znamionowa (RPM) | Znamionowy moment obrotowy (Nm) | Moc znamionowa (W) | Masa (kg) | Długość ciała (mm) |
| DW90BLDC73-48200 | 3 | 48 | 3000 | 0,67 | 200 | 2.10 | 73 |
| DW90BLDC103-48400 | 3 | 48 | 3000 | 1.34 | 400 | 3.30 | 103 |
| DW90BLDC103-48401 | 3 | 48 | 3000 | 2.01 | 600 | 4,50 | 133 |
Wymiary:
(jednostka=mm)
Połączenie elektryczne:
| Nr ołowiu | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis |
| 1 | czerwony | UL3266/28AWG | VCC+5VDC | NAPIĘCIE ZASILANIA CZUJNIKÓW HALLA |
| 2 | Czarny | GND | UZIEMIENIE CZUJNIKÓW HALLA | |
| 3 | Żółty | HALA A | SYGNAŁ HALI A | |
| 4 | Zielony | HALA B | SYGNAŁ HALI B | |
| 5 | Niebieski | UL3266/20AWG | HALA C | SYGNAŁ HALI C |
| 1 | Żółty | FAZA U | FAZA SILNIKA U | |
| 2 | Zielony | FAZA V | FAZA SILNIKA V | |
| 3 | Niebieski | FAZA W | FAZA SILNIKA W |
