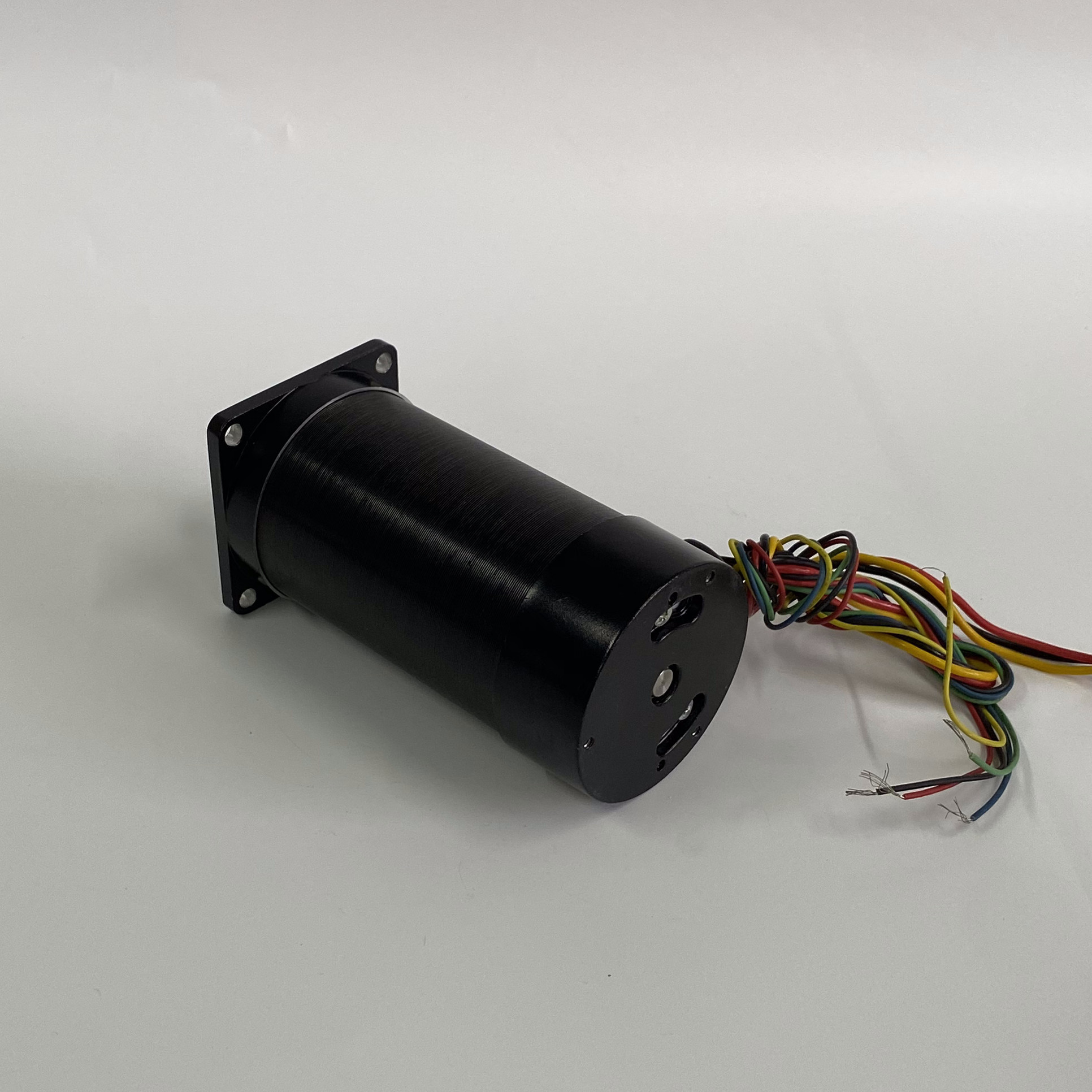

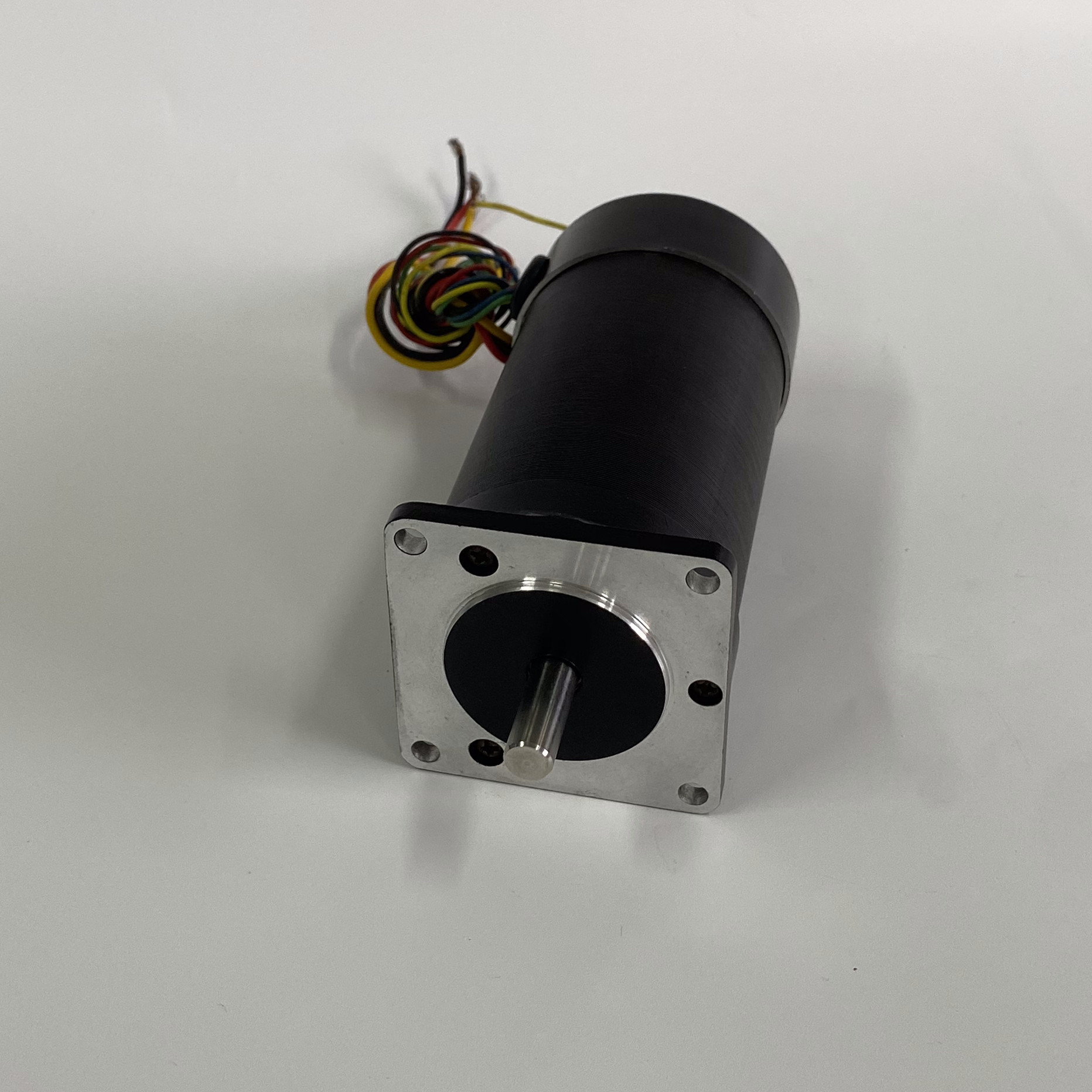

57mm bezszczotkowy silnik prądu stałego 24V 3000RPM szybki okrągły silnik prądu stałego
57mm okrągły kształt bezszczotkowy silnik prądu stałego:
| Przedmiot | Specyfikacja |
| Typ poszerzenia | Gwiazda/Delta |
| Kąt efektu Halla | Kąt elektryczny 120 stopni |
| Bicie wału | 0.025mm |
| Gra promieniowa | 0,06 mm/50 g |
| Koniec zabaw | 0,05mm/50g |
| Maksymalna siła promieniowa | 28N/20mm od kołnierza |
| Maksymalna siła osiowa | 15N |
| Klasa izolacji | Klasa B |
| Klasa IP | IP40 |
| Wytrzymałość dielektryczna | 500VDC przez jedną minutę |
| Rezystancja izolacji | 100MΩmin 500VDC |
Specyfikacja elektryczna:
| Model | Napięcie znamionowe (VDC) | Prąd znamionowy (A) | Moc znamionowa (W) |
Znamionowy moment obrotowy (Nm) |
Szczytowy moment obrotowy (Nm) |
Prędkość znamionowa (rpm) |
Długość (mm) |
| 57BLY50-230 | 24 | 3.4 | 62 | 0,2 | 0,6 | 3000 | 54 |
| 57BLY70-230 | 24 | 6,9 | 125 | 0,4 | 1.2 | 3000 | 74 |
| 57BLY90-230 | 24 | 10,4 | 188 | 0,6 | 1,8 | 3000 | 94 |
| 57BLY110-230 | 24 | 13,9 | 251 | 0,8 | 2,4 | 3000 | 114 |
| 57BLY50-340 | 36 | 3.1 | 84 | 0,2 | 0,6 | 4000 | 54 |
| 57BLY70-340 | 36 | 6,2 | 167 | 0,4 | 1.2 | 4000 | 74 |
| 57BLY90-340 | 36 | 9,3 | 251 | 0,6 | 1,8 | 4000 | 94 |
| 57BLY110-340 | 36 | 12,4 | 335 | 0,8 | 2,4 | 4000 | 114 |
Połączenie elektryczne:
| Nr ołowiu | Kolor ołowiu | Wskaźnik ołowiu | Funkcjonować | Opis | ||||
| 1 | czerwony | UL3266/28AWG | VCC+5VDC | NAPIĘCIE ZASILANIA CZUJNIKÓW HALLA | ||||
| 2 | Czarny | GND | UZIEMIENIE CZUJNIKÓW HALLA | |||||
| 3 | Żółty | HALA A | SYGNAŁ HALI A | |||||
| 4 | Zielony | HALA B | SYGNAŁ HALI B | |||||
| 5 | Niebieski | UL3266/22AWG | HALA C | SYGNAŁ HALI C | ||||
| 1 | Żółty | FAZA U | FAZA SILNIKA U | |||||
| 2 | Zielony | FAZA V | FAZA SILNIKA V | |||||
| 3 | Niebieski | FAZA W | FAZA SILNIKA W | |||||
Diagram:
Aplikacje:
Bezszczotkowy silnik prądu stałego jest szeroko stosowany w maszynach tekstylnych, sprzęcie medycznym, CNC, automatyce przemysłowej, przyrządzie laboratoryjnym, maszynie pakującej itp. W porównaniu z silnikiem szczotkowym, bezszczotkowy silnik prądu stałego ma zalety: niski poziom zakłóceń, wysoka wydajność, niski poziom hałasu, długa żywotność i niski koszt.
