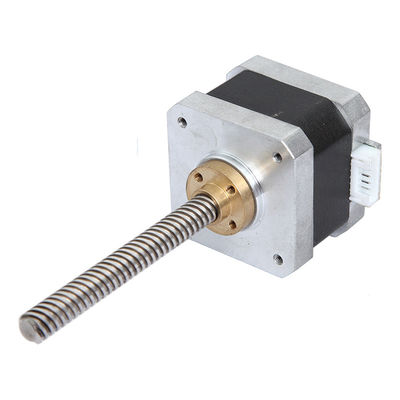

NEMA17 1.8° 2-fazowy hybrydowy silnik krokowy
Ogólna specyfikacja:
| Kąt kroku | 1,8° |
| Wzrost temperatury | 80 ℃ maks |
| Temperatura otoczenia | -20 ℃ maks ∼ + 50 ℃ |
| Rezystancja izolacji | 100M ΩMin.,500VDC |
| Wytrzymałość dielektryczna | 500VAC przez 1 minutę |
| Luz promieniowy wału | 0,02 maks. (obciążenie 450 g) |
| Luz osiowy wału | 0,08 maks. (obciążenie 450 g) |
| Maks.Siła promieniowa | 28N (20mm od kołnierza) |
| Maks.Siła azjatycka | 10N |
Specyfikacja elektryczna:
| Model nr. |
Kąt kroku (°) |
Napięcie/Faza (V) | Prąd / Faza (A) |
Odporność/Faza () |
Faza indukcyjności (mH) | Moment trzymania (kg.cm) | Moment zaczepu (g.cm.Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Przewody ołowiane | Masa silnika (kg) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2.2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5.4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1.2 | 5,5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3.4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4.0 | 1.2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4.2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3.4 | 1.68 | 2 | 3,8 | 5.2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 6 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 95 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Wymiary: Schemat połączeń:
(jednostka=mm)
L1 i L2 można dostosować do wymagań klientów.
Wyprodukuj proces
Szerokie zastosowanie:
Nasz silnik krokowy jest szeroko stosowany w maszynie do grawerowania, ploterze tnącym, maszynie tekstylnej, drukarce 3D, urządzeniach medycznych, sprzęcie do oświetlenia scenicznego, robocie, maszynie CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
Obsługa na najwyższym poziomie:
dostosowanie i OEM są dostępne.
Gwarancja: 12 miesięcy
Skontaktuj się z nami: 24 godziny na dobę!Jeśli masz jakiekolwiek pytania dotyczące naszych produktów, skontaktuj się z nami bez wahania.Z przyjemnością Ci służymy.
Posiadamy standardowe opakowanie naszych produktów.Możemy również wykonać to zgodnie z Twoimi specjalnymi wymaganiami.
Wysyłka może być zorganizowana zgodnie z własnymi wymaganiami.Transport lotniczy i morski są akceptowane.
Changzhou JianSanShi Mechatronika Co., Ltd, z siedzibą w mieście Changzhou w prowincji Jiangsu, od kilku lat specjalizuje się w eksporcie silnika krokowego, sterownika silnika, silnika BLDC i silnika PM.Posiadamy dwie własne bazy produkcyjne i silny zespół badawczo-rozwojowy.
Do tej pory JSS ma różnorodne specyfikacje hybrydowych silników krokowych i różne liniowe silniki krokowe, silnik krokowy z przekładnią, silnik krokowy z hamulcem.Ze względu na długą żywotność, stabilną wydajność i niską awaryjność nasze produkty są dobrze odbierane przez klientów.Posiadamy certyfikat CE, RoHS i ISO9001:2008.
Jeśli jesteś zainteresowany którymkolwiek z naszych produktów, odwiedź naszą stronę internetową i skontaktuj się z nami bezpośrednio, aby uzyskać więcej informacji.Zapraszamy do współpracy!
