nema 17 liniowy silnik krokowy zewnętrzny typ 5,5 kg.cm do drukarki 3d;

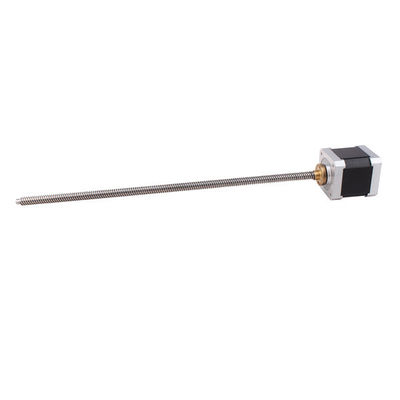

Liniowy silnik krokowy Nema 17
Wymiary śruby pociągowej:
| Średnica | odległość ołowiu (mm) | początek | długość kroku (mm) |
Odpowiedni typ silnika |
| Tr8 | 2 | 1 | 0,01 | 42HSL-E, 42HSL-N |
| Tr8 | 4 | 2 | 0,02 | 42HSL-E, 42HSL-N |
| Tr8 | 8 | 4 | 0,04 | 42HSL-E, 42HSL-N |
| Tr10 | 2 | 1 | 0,01 | 42HSL-E |
| Tr10 | 4 | 2 | 0,02 | 42HSL-E |
Karta danych silnika krokowego:
| Model nr | Kąt kroku (°) | Napięcie znamionowe (V) | Prąd znamionowy (A) | Rezystancja fazy (Ω) | Indukcyjność fazowa (mH) | Moment trzymania (Kg.cm) | Moment zaczepu (g.cm Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Prowadzi nr | Waga silnika (kg) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2.2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5.4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1.2 | 5,5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1684 | 1,8 | 2,8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3.4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4.0 | 1.2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4.2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3.4 | 1.68 | 2 | 3,8 | 5.2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 80 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Wymiary silnika:
Te siłowniki liniowe to silniki krokowe z ramą SureStep NEMA 17 z przedłużeniem wirnika ze śrubą pociągową ze stali nierdzewnej.W połączeniu z dostarczoną nakrętką śrubową, ten siłownik przekształca moment obrotowy silnika na siłę liniową.Siłowniki te są często używane z nienapędzanymi prowadnicami liniowymi lub wałami liniowymi/podporami liniowymi w celu tworzenia prostych, ekonomicznych rozwiązań ruchu liniowego.
Aplikacje:
Silniki krokowe liniowe są stosowane w wielu gałęziach przemysłu, od produkcji i bezpieczeństwa po medycynę i elektronikę.Oto kilka aplikacji:
