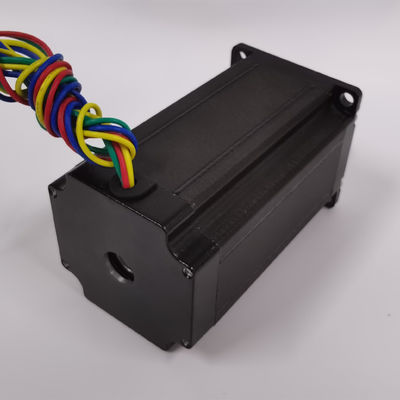

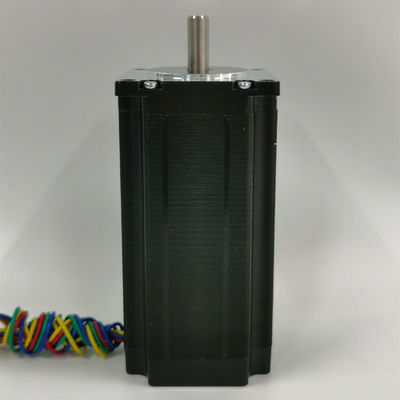

Chiny Dwufazowy Nema23 3N.M Silnik krokowy z momentem trzymania dla CNC
Co to jest silnik krokowy?
Silniki krokowe to silniki prądu stałego, które poruszają się w dyskretnych krokach.Mają wiele cewek, które są zorganizowane w grupy zwane „fazami”.Zasilając każdą fazę po kolei, silnik będzie się obracał, krok po kroku.
Dzięki sterowanemu komputerowo stepowaniu można osiągnąć bardzo precyzyjne pozycjonowanie i/lub kontrolę prędkości.Z tego powodu silniki krokowe są preferowanym silnikiem w wielu zastosowaniach precyzyjnego sterowania ruchem.
Silniki krokowe są dostępne w wielu różnych rozmiarach i stylach oraz cechach elektrycznych.W tym przewodniku szczegółowo opisano, co należy wiedzieć, aby wybrać odpowiedni silnik do pracy.
Ogólna specyfikacja:
| Kąt kroku | 1,8° |
| Wzrost temperatury | 80 ℃ maks |
| Temperatura otoczenia | -20 ℃ maks ∼ + 50 ℃ |
| Rezystancja izolacji | 100M ΩMin.,500VDC |
| Wytrzymałość dielektryczna | 500VAC przez 1 minutę |
| Luz promieniowy wału | 0,02 maks. (obciążenie 450 g) |
| Luz osiowy wału | 0,08 maks. (obciążenie 450 g) |
| Maks.Siła promieniowa | 75N (20mm od kołnierza) |
| Maks.Siła azjatycka | 15N |
Specyfikacja elektryczna:
| Model nr. |
Kąt kroku (°) |
Napięcie/Faza (V) | Prąd / Faza (A) |
Odporność/Faza (Ω) |
Faza indukcyjności (mH) | Moment trzymania (kg.cm) | Moment zaczepu (g.cm.Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Przewody ołowiane nr | Masa silnika (kg) |
| 57HS41-2004 | 1,8 | 2 | 2 | 1 | 1.2 | 3.2 | 210 | 120 | 41 | 4 | 0,45 |
| 57HS41-1004 | 1,8 | 5.4 | 1 | 5.4 | 9,5 | 5,5 | 210 | 120 | 41 | 4 | 0,45 |
| 57HS41-2004 | 1,8 | 2 | 2 | 1 | 2,2 | 5 | 210 | 120 | 41 | 4 | 0,45 |
| 57HS51-1504 | 1,8 | 2,4 | 1,5 | 1,6 | 3,8 | 8,2 | 360 | 275 | 51 | 4 | 0,65 |
| 57HS51-2004 | 1,8 | 2,4 | 2 | 1.2 | 3 | 9 | 360 | 275 | 51 | 4 | 0,65 |
| 57HS51-2006 | 1,8 | 2 | 2 | 1 | 1,6 | 7 | 360 | 275 | 51 | 6 | 0,65 |
| 57HS56-1504 | 1,8 | 5,7 | 1,5 | 3,8 | 12 | 13,5 | 400 | 300 | 56 | 4 | 0,7 |
| 57HS56-3004 | 1,8 | 2,85 | 3 | 0,95 | 2,8 | 12 | 400 | 300 | 56 | 4 | 0,7 |
| 57HS56-2006 | 1,8 | 3,6 | 2 | 1,8 | 2,8 | 9 | 400 | 300 | 56 | 6 | 0,7 |
| 57HS64-3004 | 1,8 | 3,9 | 3 | 1,3 | 2,2 | 15 | 500 | 380 | 64 | 4 | 0,8 |
| 57HS76-2004 | 1,8 | 8,6 | 2 | 4.3 | 16,2 | 24 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-3004 | 1,8 | 2,7 | 3 | 0,9 | 3,5 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS76-4004 | 1,8 | 2,4 | 4 | 0,6 | 2,2 | 20 | 680 | 480 | 76 | 4 | 1 |
| 57HS82-3004 | 1,8 | 4.2 | 3 | 1,4 | 5 | 22 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS82-4004 | 1,8 | 3 | 4 | 0,75 | 3,5 | 20 | 700 | 510 | 82 | 4 | 1.2 |
| 57HS100-3004 | 1,8 | 3 | 3 | 1 | 4,5 | 25 | 1000 | 680 | 100 | 4 | 1,4 |
| 57HS112-3004 | 1,8 | 3,9 | 3 | 1,3 | 6,5 | 30 | 1200 | 800 | 112 | 4 | 1,7 |
| 57HS112-3504 | 1,8 | 2,45 | 3,5 | 0,7 | 3 | 28 | 1200 | 800 | 112 | 4 | 1,7 |
Wymiary: Schemat połączeń:
(jednostka=mm)
L1 i L2 można dostosować do wymagań klientów.
Inna specyfikacja silnika krokowego w konkurencyjnej cenie do wyboru:
Szerokie zastosowanie:
Nasz silnik krokowy jest szeroko stosowany w grawerce, ploterze tnącym, maszynie tekstylnej, drukarce 3D, sprzęcie medycznym, sprzęcie do oświetlenia scenicznego, robocie, maszynie CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
Obsługa na najwyższym poziomie:
dostosowywanie i OEM są dostępne.
Gwarancja: 12 miesięcy
Skontaktuj się z nami: 24 godziny na dobę!Jeśli masz jakiekolwiek pytania dotyczące naszych produktów, skontaktuj się z nami bez wahania.Z przyjemnością Ci służymy.
Skontaktuj się ze mną :
WhatsApp: +86 18306110590
Telefon: +86 18306110590
Posiadamy standardowe opakowanie naszych produktów.Możemy również wykonać to zgodnie z Twoimi specjalnymi wymaganiami.
Wysyłka może być zorganizowana zgodnie z Twoimi wymaganiami.Transport lotniczy i morski są akceptowane.
Changzhou JianSanShi Mechatronics Co., Ltd, z siedzibą w mieście Changzhou w prowincji Jiangsu, od kilku lat specjalizuje się w eksporcie silników krokowych, sterowników silników, silników BLDC i silników PM.Posiadamy dwie własne bazy produkcyjne i silny zespół badawczo-rozwojowy.
Do tej pory JSS ma różnorodne specyfikacje hybrydowych silników krokowych i różne liniowe silniki krokowe, silnik krokowy z przekładnią, silnik krokowy z hamulcem.Ze względu na długą żywotność, stabilną wydajność i niską awaryjność nasze produkty są dobrze odbierane przez klientów.Posiadamy certyfikat CE, RoHS i ISO9001:2008.
Jeśli jesteś zainteresowany którymkolwiek z naszych produktów, odwiedź naszą stronę internetową i skontaktuj się z nami bezpośrednio, aby uzyskać więcej informacji.Zapraszamy do współpracy!
Certyfikaty:
Informacje kontaktowe:
Changzhou JianSanShi MechatronikaSpółka
Strona internetowa: www.jss-motor.com
Adres: Dai Luo Road 135, miasto Luoyang, dystrykt Wujin, miasto Changzhou, prowincja Jiangsu, Chiny
1.P: Czy mogę najpierw pobrać próbki?
O: Jasne, wMamy zaszczyt zaoferować próbki do czeku.
2.P: Czy masz produkty w magazynie?
Odp .: Nasze produkty są wytwarzane zgodnie z zamówieniem, z wyjątkiem normalnych produktów.
3.P: Jaki jest czas dostawy?
Odp.: zwykle zajmuje to około 7 dni roboczych, ale dokładny czas dostawy może być inny dla innego zamówienia lub w innym czasie.
4.P: Jak twoja fabryka radzi sobie z kontrolą jakości?
O: Jakość jest priorytetem.Zawsze przywiązujemy dużą wagę do kontroli jakości od początku do końca produkcji.Każdy produkt zostanie w pełni zmontowany i dokładnie przetestowany przed zapakowaniem.
5.P: Jakie są twoje warunki gwarancji?
Odp .: Oferujemy różne warunki gwarancji na różne produkty.Prosimy o kontakt w celu uzyskania szczegółowych informacji.
