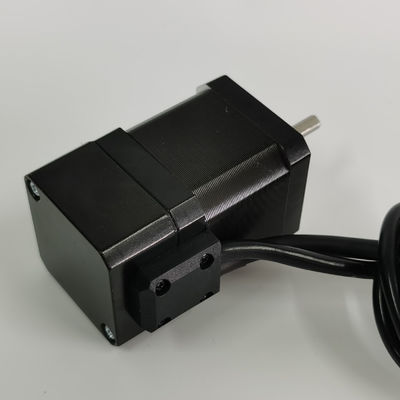

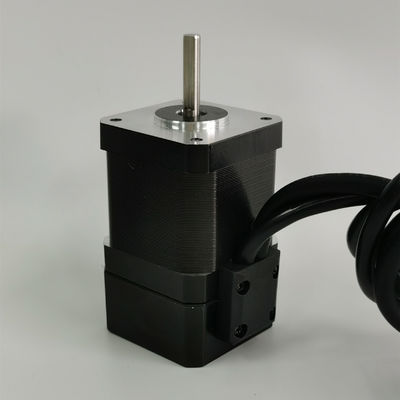

Silnik krokowy hamulca Nema 17 Silnik krokowy 42 mm z hamulcem 24VDC
Silnik krokowy z hamulcem:
Parametr hamulca:
|
Model hamulca |
Napięcie wejściowe |
Moc |
Średnica |
Długość hamulca |
Moment hamowania |
Odpowiedni silnik |
| 42 | 24V | 2W | 42mm | 32mm | 0,6Nm | 42HSB |
| 57 | 24V | 4,5W57 | mm | 42mm | 2,6 Nm | 57HSB |
| 86 | 24V | 6W | 86mm | 43mm | 5,5 Nm | 86HSB |
| 86 | 24V | 8,5 W | 86mm | 43mm | 7,5 Nm | 86HSB |
Karta danych silnika krokowego:
| Model nr | Kąt kroku (°) | Napięcie znamionowe (V) | Prąd znamionowy (A) | Rezystancja fazy (Ω) | Indukcyjność fazowa (mH) | Moment trzymania (Kg.cm) | Moment zaczepu (g.cm Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Prowadzi nr | Waga silnika (kg) |
| 42HS29-0804 | 1,8 | 2,3 | 0,8 | 2,9 | 3 | 1,8 | 180 | 25 | 29 | 4 | 0,16 |
| 42HS34-0404 | 1,8 | 12,0 | 0,4 | 30 | 35 | 3.2 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-0844 | 1,8 | 4,8 | 0,84 | 5,75 | 8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS34-1704 | 1,8 | 2.2 | 1,7 | 1,3 | 1,8 | 2,8 | 200 | 34 | 34 | 4 | 0,22 |
| 42HS40-0404 | 1,8 | 12,0 | 0,4 | 30 | 60 | 4.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-0804 | 1,8 | 5.4 | 0,8 | 6,8 | 12 | 4,5 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1204 | 1,8 | 6,6 | 1.2 | 5,5 | 11 | 5.2 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1684 | 1,8 | 2,8 | 1.68 | 1.68 | 3.4 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1704 | 1,8 | 3.4 | 1,7 | 2 | 3 | 4 | 220 | 54 | 40 | 4 | 0,28 |
| 42HS40-1206 | 1,8 | 4.0 | 1.2 | 3,3 | 3,5 | 2,97 | 220 | 54 | 40 | 6 | 0,28 |
| 42HS48-0404 | 1,8 | 12,0 | 0,4 | 30 | 45 | 4,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1004 | 1,8 | 4,5 | 1 | 4,5 | 10 | 5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1304 | 1,8 | 4,6 | 1,3 | 3,5 | 6,6 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1504 | 1,8 | 4.2 | 1,5 | 2,8 | 5,5 | 5,5 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-1684 | 1,8 | 3.4 | 1.68 | 2 | 3,8 | 5.2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS48-0406 | 1,8 | 12,0 | 0,4 | 30 | 28 | 3.2 | 280 | 68 | 48 | 4 | 0,38 |
| 42HS52-1504 | 1,8 | 4,5 | 1,5 | 3 | 7 | 6,8 | 300 | 80 | 52 | 4 | 0,45 |
| 42HS60-1504 | 1,8 | 3,8 | 1,5 | 2,5 | 6 | 7 | 360 | 95 | 60 | 4 | 0,55 |
Wymiary:
Aplikacje:
Silnik krokowy jest szeroko stosowany w grawerce, maszynie tekstylnej, drukarce 3D, instrumentach medycznych, sprzęcie oświetleniowym, robocie, CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
