NEMA 23 SYSTEM SILNIKA KROKOWEGO Z PĘTLI ZAMKNIĘTEJ - ZESTAW HYBRYDOWY SERWO 2NM
Rozmiar: 57*57mm
Faza nr: 2-fazowa
Moment trzymania: 2Nm
Linia enkodera: 1000ppr

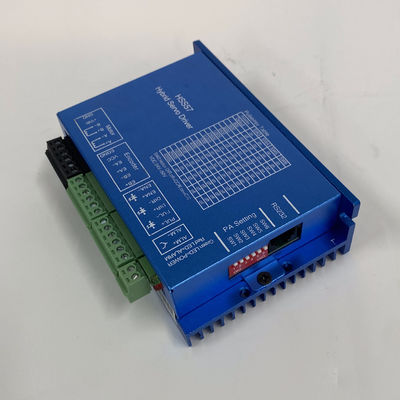

Odpowiedni sterownik: HSS57

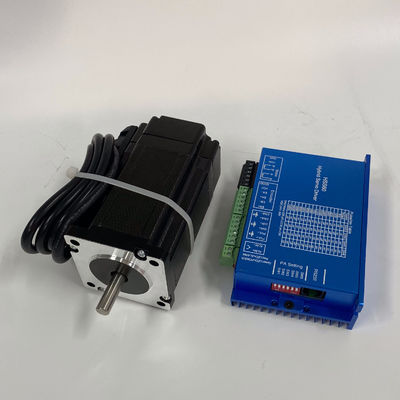

Silnik krokowy z zamkniętą pętlą i sterownik
Niski poziom hałasu, dobra charakterystyka dynamiczna, dobra jakość i niezawodność.Ta sama dynamiczna prędkość reakcji z silnikiem servo, ale tańsza niż silnik servo.
Cechy:
System zamkniętej pętli silnika krokowego, nigdy nie trać kroku.
Poprawić wyjściowy moment obrotowy silnika i prędkość roboczą.
Automatyczna regulacja prądu na podstawie obciążenia, niższy wzrost temperatury.
Nadaje się do wszystkich warunków obciążenia mechanicznego (w tym koła pasowego i koła o niskiej sztywności), bez konieczności regulacji parametru wzmocnienia.
Silnik pracuje płynnie i bez wibracji, wysoka dynamika przy przyspieszaniu i zwalnianiu.
Brak wibracji od dużej prędkości do zerowej prędkości
Napęd silnika krokowego z zamkniętą pętlą 2N.m serii Nema 23.
Częstotliwość odpowiedzi impulsów może osiągnąć 200 KHZ;
Wybór 16 rodzajów mikrokroków, najwyższy 51200 mikrokroków/obr.
Zakres napięcia: DC24V~50V
Zabezpieczenie nadprądowe, przepięciowe i ultraróżnicowe położenia
Parametry elektryczne:
| Tryb | Kąt kroku | Prąd (A) | Rezystancja (Ω±10%) |
Indukcyjność (mH±20%) |
Moment trzymania (Nm) |
Długość silnika (mm) |
Koder Rozdzielczość (PPR) |
Waga (kg) |
odpowiedni kierowca |
| 42HSE05N-D24 | 1,8° | 1,5 | 2,8 | 5,5 | 0,55 | 48 | 1000 | 0,45 | HSS42 |
| 57HSE2N-D25 | 1,8° | 4.2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,15 | HSS57 |
| 60HSE3N-D25 | 1,8° | 5 | 0,45 | 1,8 | 3 | 88 | 1000 | 1,55 | HSS60 |
| 86HSE4N-BC38 | 1,8° | 6,0 | 0,45 | 3,7 | 4,5 | 82 | 1000 | 2,65 | HSS86,HSS758 |
| 86HSE8N-BC38 | 1,8° | 6,0 | 0,44 | 3,7 | 8,5 | 118 | 1000 | 4.0 | HSS86,HSS758 |
| 86HSE12N-BC38 | 1,8° | 6,0 | 0,45 | 5.2 | 12 | 156 | 1000 | 5.65 | HSS86, HSS758 |
| 110HCE12N-B39 | 1,2° | 4.2 | 1.2 | 13 | 12 | 139 | 1000 | 8 | 3HSS2260 |
| 110HCE16N-B39 | 1,2° | 6,4 | 0,9 | 9,5 | 16 | 180 | 1000 | 10 | 3HSS2260 |
| 110HCE20N-B39 | 1,2° | 4.2 | 1,88 | 18 | 20 | 221 | 1000 | 12 | 3HSS2260 |
| 130HCE36N-B45 | 1,2° | 8,5 | 0,93 | 13.1 | 36 | 230 | 1000 | 20 | 3HSS2260 |
| 130HCE50N-B45 | 1,2° | 8,5 | 1,82 | 18,5 | 50 | 282 | 1000 | 24 | 3HSS2260 |
Wymiar silnika:
Wymiar sterownika:
Krzywa momentu obrotowego/częstotliwości:
Parametr elektryczny
| Zakres napięcia | DC24~50V |
| Prąd szczytowy | Szczyt 6,0 A (aktualna zmiana w zależności od obciążenia) |
| Prąd wejścia logicznego | 7~20mA |
| częstotliwość | 0~200KHz |
| Odpowiedni silnik | 42HSE05N |
| Linie enkodera | 2500 |
| Rezystancja izolacji | >=500MΩ |
Parametr środowiska
| Metoda chłodzenia | Naturalny lub kaloryfer | |
|
Operacyjny środowisko |
Okazje operacyjne | staraj się unikać kurzu, oleju, gazów korozyjnych |
| Temperatura pracy | 0~50℃ | |
| Wilgotność robocza | 40~90% wilgotności względnej | |
| wibrowanie | 5,9 m/s²Maks. | |
| Temperatura przechowywania | -20 ℃ ~ 65 ℃ | |
| Waga | Około 300g | |
Używamy wysokiej jakości surowca, aby zapewnić jakość silnika, lepszą wydajność, długą żywotność:
Aplikacje:
Silnik krokowy jest szeroko stosowany w grawerce, maszynie tekstylnej, drukarce 3D, instrumentach medycznych, sprzęcie oświetleniowym, robocie, CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
