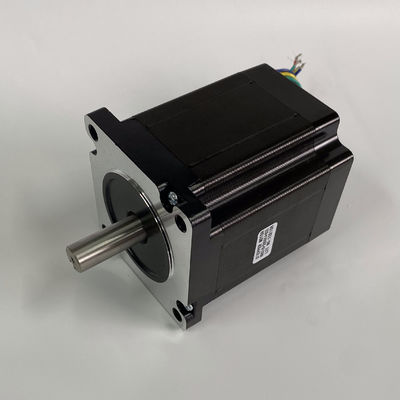

86HS Nema 34 Silnik krokowy 4-fazowy 8 przewodów odprowadzeniowych Dwubiegunowy i jednobiegunowy 3-osiowy zestaw CNC
Aplikacje:
Silnik krokowy jest szeroko stosowany w grawerce, maszynie tekstylnej, drukarce 3D, instrumentach medycznych, sprzęcie oświetleniowym, robocie, CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
Nasze główne produkty obejmują hybrydowy silnik krokowy serii NEMA 8, NEMA11, NEMA14, NEMA16, NEMA17, NEMA 23, NEMA24, NEMA 34, NEMA 42, NEMA52 oraz liniowy silnik krokowy o zmiennej wielkości, przekładniowy silnik krokowy, silnik krokowy z hamulcem.I mamy produkty o łatwym systemie serwo w rozmiarach nema17, nema23, nema24 i nema34.Dodatkowo możemy wyprodukować odpowiednie sterowniki do wszystkich silników.I zawsze badamy i rozwijamy nowe produkty.
NEMA 34 2-fazowy hybrydowy silnik krokowy 1,8 °
Specyfikacja:
| Krok Anioł | 1,8° |
| Wzrost temperatury | 80℃ |
| Temperatura otoczenia | -20 ℃ maks ~ + 50 ℃ |
| Odporność na izolację | 100MΩ min., 500VDC |
| Wytrzymałość dielektryczna | 500VAC przez 1 minutę |
| Luz promieniowy wału | 0,02 maks. (450 g obciążenia) |
| Luz osiowy wału | 0,08 maks. (obciążenie 450 g) |
| Maks.Siła promieniowa | 75N (20mm od kołnierza) |
| Maks.Siła osiowa | 15N |
Parametry elektryczne:
| Model nr | Kąt kroku(°) | Napięcie znamionowe(V) | Prąd znamionowy (A) | Odporność na fazę(Ω) | Indukcyjność fazowa (mH) | Moment trzymania (Kg.cm) | Moment zaczepu (g.cm Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Prowadzi nr | Masa silnika(Kg) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS65-4004 | 1,8 | 2,8 | 4 | 0,7 | 3,9 | 32 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-4204 | 1,8 | 1,9 | 4.2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 86HS78-6008 | 1,8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3.4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS118-6008 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 4,7 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-5608 | 1,8 | 3,6 | 5,6 | 0,65 | 9 | 120 | 3600 | 4000 | 156 | 8 | 5,5 |
Wymiary:
