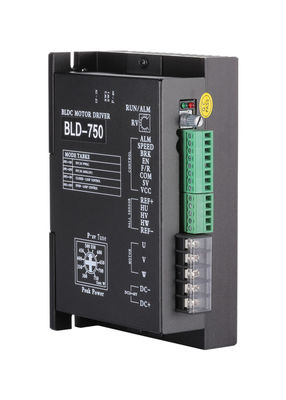

750W bezszczotkowy sterownik silnika prądu stałego MAX 25A 20000RPM Sterowanie w pętli otwartej / zamkniętej
Bezszczotkowy sterownik prądu stałego:
Cechy:
BLD-750 Nadaje się do trójfazowego prądu stałego o mocy 750W i poniżej silnika bezszczotkowego.Ten produkt został zaprojektowany z zaawansowaną technologią sterowania DSP, z wysokim momentem obrotowym, niskim poziomem hałasu i niskimi wibracjami. Funkcje szybkiego startu i zatrzymania.W tym samym czasie ma kontrolę nad prądem PID i prędkością w pętli zamkniętej, nadnapięciowe, podnapięciowe, nadprądowe, nadmierną temperaturę itp. Funkcja ochronna.Zrealizowana ręczna regulacja prędkości i regulacja prędkości napięcia analogowego górnego komputera, prędkość częstotliwości impulsów górnego komputera to idealna jedność regulacji.
Parametry elektryczne:
| Parametr | Min | Oceniono | Maks. | Jednostka |
| Kąt hali silnika | 120°/240° | |||
| Napięcie wejściowe prądu stałego | 18 | 48 | 52 | V |
| Wyjściowy prąd jazdy | - | - | 25 | A |
| Odpowiednia prędkość silnika | - | - | 20000 | obr/min |
| Napięcie sygnału Halla | - | - | 5 | V |
| Prąd sygnału Halla | 20 | mama | ||
| Potencjometr zewnętrzny | 10k | Ω | ||
| Sygnał | Terminal | Zadowolony |
| Wyjście sygnał |
ALM | Silnik lub sterownik steruje sygnałem wyjściowym sygnału błędu, który zwykle wynosi 5 V, a poziom wynosi 0 V, gdy wystąpi usterka. |
| PRĘDKOŚĆ | Odpowiednio do prędkości roboczej silnika wyprowadzana jest odpowiednia częstotliwość impulsów.Dzięki SPEED-OUT można obliczyć prędkość silnika. Wzór obliczeniowy to: N(rpm)=(F/P)*60/3 F: częstotliwość impulsów wyjściowych (Hz); P: logarytm klasy silnika (N: prędkość silnika) Na przykład: silnik 4-biegunowy F=1sek/2ms=500Hz N(obr/min)=(500/4)*60/3=2500 |
|
| Kontrola sygnał |
BRK | Gdy zaciski BRK i COM są odłączone lub na wejściu jest wysoki poziom, hamulec silnika zatrzymuje się.Gdy silnik jest zwarty lub niski poziom, silnik pracuje. |
| PL | Gdy zacisk EN jest odłączony od zacisku COM lub wejście wysokiego poziomu, silnik zatrzymuje się powoli.Kiedy zwarcie lub używane jest wejście niskiego poziomu, silnik pracuje. |
|
| F/R | Gdy zacisk F/R jest zwarty z zaciskiem COM lub wejście wysokiego poziomu, silnik obraca się do przodu, a gdy zwarcie lub używane jest wejście niskopoziomowe, silnik odwraca się. |
|
| COM | Port publiczny (poziom odniesienia OV) | |
| SV | ①zewnętrzny potencjometr prędkości ②zewnętrzne wejście sygnału analogowego wejście częstotliwości impulsów | |
| VCC | Interfejs potencjometru zewnętrznego | |
| Sygnał Halla | REF+ | Silnik bezszczotkowy DC Zasilanie sygnału Halla. |
| HU | Silnik bezszczotkowy DC Sygnał Halla HU. | |
| HV | Silnik bezszczotkowy DC Sygnał Halla HV. | |
| CW | Silnik bezszczotkowy DC Sygnał Halla HW. | |
| REF- | Sygnał Halla bezszczotkowego silnika prądu stałego jest uziemiony. | |
| Silnik połączenie |
U | Bezszczotkowy silnik prądu stałego w fazie U. |
| V | Bezszczotkowy silnik DC faza V. | |
| W | Bezszczotkowy silnik prądu stałego w fazie W. | |
| Moc połączenie |
DC- | Wejście zasilania DC do bieguna ujemnego. |
| DC+ | Wejście zasilania DC jest dodatnie.(Zakres napięcia DC24V-DC52V) |
Wymiary:
