Podanie:
Nasz silnik krokowy jest szeroko stosowany w maszynie do grawerowania, ploterze tnącym, maszynie tekstylnej, drukarce 3D, urządzeniach medycznych, sprzęcie do oświetlenia scenicznego, robocie, maszynie CNC,

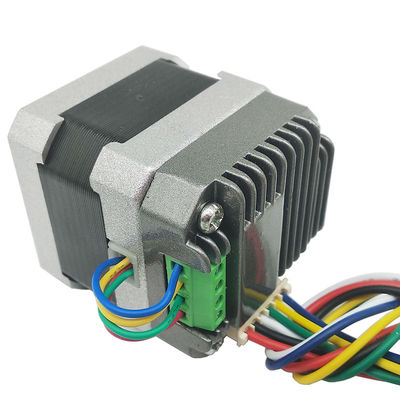

Sterownik pętli zamkniętej HSS60
Cechy
1. Ustaw korekcję błędów i nigdy nie trać kroków.
2. Szybka reakcja i doskonałe przyspieszenie, wysoki moment obrotowy przy dużej prędkości.
3. Automatyczna regulacja prądu w oparciu o obciążenie, niższy wzrost temperatury
4. Funkcja zabezpieczenia nadprądowego, przepięciowego i ultraróżnicowego pozycji
5. Częstotliwość odpowiedzi impulsów może osiągnąć 200 KHZ;
6. Wybór 16 rodzajów mikrokroków, najwyższy 51200 mikrokroków/obr.
7. Napęd silnika krokowego Nema 24 serii 3N.m z zamkniętą pętlą
8. Zakres napięcia: DC24V-50V
Wybór mikrokroku:
| Micorstep/obr | SW3 | SW4 | SW5 | SW6 |
| Domyślny(400) | na | na | na | na |
| 800 | wyłączony | na | na | na |
| 1600 | na | wyłączony | na | na |
| 3200 | wyłączony | wyłączony | na | na |
| 6400 | na | na | wyłączony | na |
| 12800 | wyłączony | na | wyłączony | na |
| 25600 | na | wyłączony | wyłączony | na |
| 51200 | wyłączony | wyłączony | wyłączony | na |
| 1000 | na | na | na | wyłączony |
| 2000 | wyłączony | na | na | wyłączony |
| 4000 | na | wyłączony | na | wyłączony |
| 5000 | wyłączony | wyłączony | na | wyłączony |
| 8000 | na | na | wyłączony | wyłączony |
| dziesięć tysięcy | wyłączony | na | wyłączony | wyłączony |
| 20000 | na | wyłączony | wyłączony | wyłączony |
| 40000 | wyłączony | wyłączony | wyłączony | wyłączony |
Parametry elektryczne silnika
| Model nr. | Nr fazy |
Kąt kroku (°) |
Prąd (A) |
Opór (Ω±10%) |
Indukcyjność (mH±20%) |
Moment trzymania (Nm) | Długość silnika (mm) | Rozdzielczość enkodera (PPR) | waga (kg) |
| 60HSE3N-D25 | 2 | 1,8 | 5.0 | 0,45 | 1,8 | 3 | 88 | 1000 | 1,55 |
Wymiary silnika (jednostka=mm)
Krzywa momentu obrotowego/częstotliwości
Uwaga: Niebieska krzywa to standardowa krzywa momentu obrotowego silnika krokowego nema24, czerwona krzywa to krzywa momentu obrotowego zamkniętej pętli nema24.
Wymiar sterownika
Schemat połączeń
