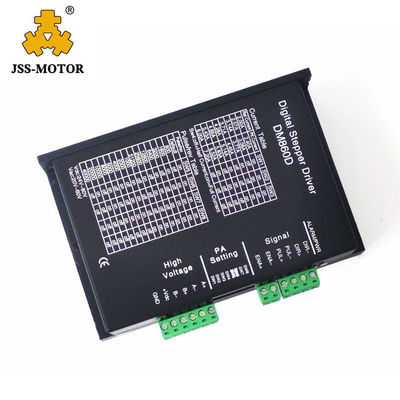

2fazowy sterownik silnika krokowego nema 34 sterownik silnika DM860D 24v sterownik silnika krokowego nema 34 sterownik silnika krokowego
Changzhou Jinsanshi mechatronics Co., Ltd., eksportuje silniki krokowe, silnik serwo, silnik wrzeciona,Silnik BLDCi ich sterownik VFD.Specjalizujemy się w tej dziedzinie od wielu lat, o sile wysokiej jakości i konkurencyjnej cenie w Chinach.
Posiadamy własny dział techniczny i opracowaliśmy różne modele silników krokowych, posiadamy również kompletne rysunki do naszych silników.
Cechy produktu:
1. Przyjęcie 32-bitowego DSP, technologii podziału czystej fali sinusoidalnej.
2. Niski poziom hałasu, niski poziom wibracji i niski wzrost temperatury
3. Napięcie 24-80VDC
4. Z 8 straganami ustawienie prądu wyjściowego, prąd szczytowy 2.4-7.2A
5. Z 16 straganami z ustawieniem podziału mikrokrokowego.
6. Automatyczny prąd połowiczny, autotest, przepięcie, podnapięcie, ochrona nadprądowa
7. Wewnętrzna izolacja optyczna, najwyższa charakterystyka częstotliwościowa 200 KHZ;
8. Nadaje się do hybrydowego silnika krokowego w zakresie prądu nema 34.
Aplikacje
Może być stosowany w różnych urządzeniach i instrumentach automatyki na małą skalę, takich jak etykieciarka, maszyna do cięcia, maszyna do pakowania, maszyna do rysowania, grawerka, maszyna CNC i tak dalej.Zawsze sprawdza się dobrze, gdy jest używany w sprzęcie, który wymaga niskich wibracji, niskiego poziomu hałasu, wysokiej precyzji i dużej prędkości.
Opisy funkcji sterownika
| Funkcja kierowcy | Instrukcja obsługi |
|
Wyjście obecny ustawienie |
Użytkownicy mogą ustawić prąd wyjściowy sterownika za pomocą trzech przełączników SW1-SW3. Ustawienie konkretnego prądu wyjściowego, należy zapoznać się z instrukcjami na rysunku panelu sterownika. |
|
Ustawienie mikrokroku |
Użytkownicy mogą ustawić sterownik Microstep za pomocą czterech przełączników SW5-SW8.Ustawienie konkretnego podziału Microstep, patrz instrukcje na rysunku panelu sterownika. |
|
Automatyczna połowa aktualna funkcja |
Użytkownicy mogą ustawić funkcję połowy przepływu sterownika za pomocą SW4.„OFF” wskazuje, że prąd spoczynkowy jest ustawiony na połowę prądu dynamicznego, to znaczy 0,5 sekundy po ustaniu impulsu prąd zmniejsza się automatycznie do około połowy.„ON” oznacza, że prąd spoczynkowy i prąd dynamiczny są takie same.Użytkownik może ustawić SW4 na „OFF”, aby zmniejszyć nagrzewanie się silnika i sterownika oraz poprawić niezawodność. |
|
Interfejsy sygnałowe |
PUL+ i PUL- to dodatnia i ujemna strona sygnału impulsu sterującego;DIR+ i DIR- to dodatnia i ujemna strona sygnału kierunkowego;ENA+ i ENA- to pozytywna i negatywna strona sygnału zezwolenia. |
|
Interfejsy silnika |
A+ i A- są podłączone do uzwojenia fazowego silnika;B+ i B- są połączone z innym uzwojeniem fazowym silnika.Jeśli musisz się cofnąć, jedno z uzwojeń fazowych można odwrócić. |
|
Interfejsy zasilania |
Wykorzystuje zasilanie prądem stałym.Zalecane napięcie pracy to 24VDC-80VDC, a pobór mocy powinien być większy niż 350W. |
|
Kontrolki |
Są dwie lampki kontrolne.Wskaźnik zasilania jest zielony.Gdy sterownik się włączy, zielone światło będzie zawsze świecić.Wskaźnik błędu jest czerwony, gdy występuje błąd przepięcia lub przetężenia, czerwone światło zawsze będzie się świecić;po usunięciu usterki sterownika, po ponownym włączeniu czerwone światło zgaśnie. |
|
Instalacja instrukcje |
Wymiary sterownika: 150×98×51mm, proszę odnieść się do schematu wymiarów.Proszę zostawić 10 CM miejsca na rozpraszanie ciepła.Podczas instalacji powinien znajdować się blisko metalowej szafki w celu rozpraszania ciepła. |
Szczegóły interfejsu sygnału:
Wewnętrzne obwody interfejsu sterownika są izolowane przez sygnały sprzęgacza optycznego, R na rysunku jest zewnętrznym rezystorem ograniczającym prąd.Połączenie jest różnicowe.I ma dobre działanie przeciwzakłóceniowe.
Sygnał sterujący i interfejs zewnętrzny:
| Amplitudy sygnału | Zewnętrzny rezystor ograniczający prąd R |
| 5V | Bez R |
| 12V | 680Ω |
| 24V | 1,8KΩ |
Wspólny wskaźnik
| Zjawisko | Powód | Rozwiązanie |
|
Świeci się czerwony wskaźnik. |
1. Zwarcie przewodów silnika. | Sprawdź lub zmień przewody |
| 2. Napięcie zewnętrzne jest wyższe lub niższe niż napięcie robocze kierowcy. | Dostosuj napięcie do rozsądnego zakresu | |
| 3. Nieznany powód | Zwróć towar |
Zarys i rozmiar instalacji (jednostka:mm)
