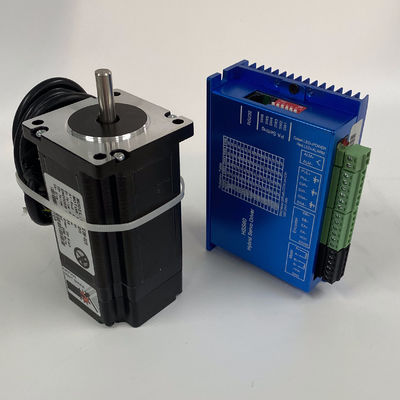

Silnik krokowy nema 23 z zamkniętą pętlą 2Nm i sterownik z enkoderem 1000PPR o wysokim momencie obrotowym i dużej prędkości
Parametry elektryczne:
| Tryb | Kąt kroku | Prąd (A) | Rezystancja (Ω±10%) |
Indukcyjność |
Moment trzymania |
Długość silnika |
Koder Rozdzielczość (PPR) |
|
odpowiedni kierowca |
| 57HSE2N-D25 | 1,8° | 4.2 | 0,5 | 1,8 | 2 | 76 | 1000 | 1,15 | HSS57 |
Cechy:
System zamkniętej pętli silnika krokowego, nigdy nie trać kroku.
Poprawić wyjściowy moment obrotowy silnika i prędkość roboczą.
Napęd silnika krokowego z zamkniętą pętlą 2N.m serii Nema 23.
Częstotliwość odpowiedzi impulsów może osiągnąć 200 KHZ;
Port RS232 obsługuje ustawianie parametrów.
Zakres napięcia: DC24V~50V
Zabezpieczenie nadprądowe, przepięciowe i ultraróżnicowe położenia
Wymiar silnika:
Wymiar sterownika:
Krzywa momentu obrotowego/częstotliwości:
Parametr elektryczny
| Zakres napięcia | DC24~50V |
| Prąd szczytowy | Szczyt 6,0 A (aktualna zmiana w zależności od obciążenia) |
| Prąd wejścia logicznego | 7~20mA |
| częstotliwość | 0~200KHz |
| Odpowiedni silnik | 42HSE05N |
| Linie enkodera | 2500 |
| Rezystancja izolacji | >=500MΩ |
Parametr środowiska
| Metoda chłodzenia | Naturalny lub kaloryfer | |
|
Operacyjny |
Okazje operacyjne | staraj się unikać kurzu, oleju, gazów korozyjnych |
| Temperatura pracy | 0~50℃ | |
| Wilgotność robocza | 40~90% wilgotności względnej | |
| wibrowanie | 5,9 m/s²Maks. | |
| Temperatura przechowywania | -20 ℃ ~ 65 ℃ | |
| Waga | Około 300g | |
Używamy wysokiej jakości surowca, aby zapewnić jakość silnika, lepszą wydajność, długą żywotność:
Aplikacje:
Silnik krokowy jest szeroko stosowany w grawerce, maszynie tekstylnej, drukarce 3D, instrumentach medycznych, sprzęcie oświetleniowym, robocie, CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
