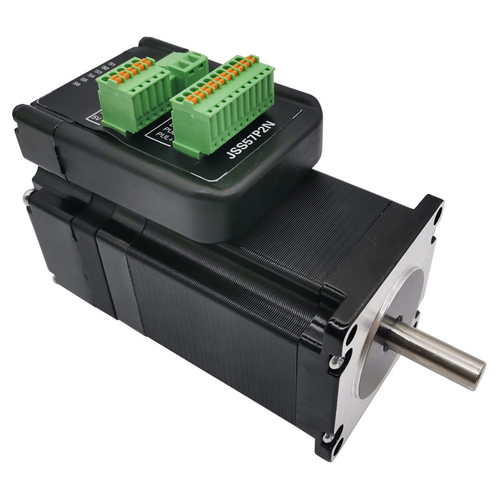

Zastosowanie zintegrowanego silnika krokowego z zamkniętą pętlą w maszynach pakujących

Zastosowanie zintegrowanego silnika krokowego z zamkniętą pętlą w maszynach pakujących

Zintegrowana pompa zębata sterująca silnikiem krokowym w pętli zamkniętej może również zapewnić dokładne dozowanie.Pompy zębate są szeroko stosowane w transporcie materiałów lepkich, takich jak syrop, pasta z fasoli, białe wino, olej, sos pomidorowy itp. Obecnie do pomiaru tych materiałów stosuje się głównie pompy tłokowe, które mają wady, takie jak trudności w regulacja, skomplikowana struktura, niewygodna konserwacja, wysokie zużycie energii i niedokładny pomiar.Dozowanie pompy zębatej jest mierzone za pomocą pary kół zębatych zazębiających się i obracających, a materiał jest przepychany z portu zasilającego do portu tłocznego przez przestrzeń między zębami.Moc pochodzi z silnika krokowego.Pozycją i prędkością silnika krokowego steruje programowalny sterownik.Dokładność dozowania jest wyższa niż w przypadku pompy tłokowej.Silnik krokowy nadaje się do pracy z niską prędkością.Gdy prędkość wzrośnie, hałas silnika krokowego znacznie wzrośnie, a inne wskaźniki ekonomiczne znacznie się zmniejszą.W przypadku pomp zębatych o stosunkowo dużej prędkości lepiej wybrać konstrukcję przyspieszającą.Zaczęliśmy adaptować konstrukcję silnika krokowego bezpośrednio połączonego z pompą zębatą na lepkiej maszynie pakującej.W rezultacie hałas jest nieunikniony, a niezawodność jest zmniejszona.Później zastosowano przekładnię czołową w celu zwiększenia prędkości w celu zmniejszenia prędkości silnika krokowego, kontrolowano hałas, poprawiono również niezawodność i zagwarantowano stopień pomiaru.

1、Zastosowanie zintegrowanego silnika krokowego z zamkniętą pętlą do dostarczania i dostarczania folii opakowaniowej

W maszynie pakującej, która integruje wytwarzanie, napełnianie i zamykanie torebek, folia z tworzywa sztucznego do pakowania musi być umieszczona i dostarczana w stałej długości.Niezależnie od tego, czy zasilanie jest przerywane, czy ciągłe, można go niezawodnie uzupełnić za pomocą silnika krokowego.

1. Używany do przerywanej maszyny pakującej

Przerywana maszyna pakująca wykorzystuje silnik krokowy do dostarczania folii, a niezawodność można poprawić.Poprzednie dostarczanie i dostarczanie folii opakowaniowej wykorzystywało głównie mechanizm korbowy, który z przerwami pociągał taśmę, co było skomplikowane w konstrukcji i trudne do regulacji.Zwłaszcza, gdy produkt wymagał wymiany, nie tylko trudno było go wyregulować, ale także marnowano dużo folii opakowaniowej.Zastosowanie silnika krokowego i rolki taśmy ciągnącej do bezpośredniego połączenia taśmy ciągnącej, nie tylko upraszcza konstrukcję, ale także niezwykle wygodną regulację.Można to zrealizować tylko za pomocą przycisków na panelu sterowania, co oszczędza czas na regulację i materiały opakowaniowe.W przerywanej maszynie pakującej dostarczanie materiałów opakowaniowych można kontrolować w dwóch trybach: tryb kontroli długości torebki i tryb kontroli kodu koloru.Tryb kontroli długości worka nadaje się do pakowania folii bez kodu koloru.Realizuje się to poprzez wstępne ustawienie prędkości silnika krokowego, a ustawienie stopnia opróżniania można zrealizować za pomocą przełącznika DIP.Tryb kodowania kolorami jest wyposażony w przełącznik fotoelektryczny.Przełącznik fotoelektryczny wykrywa położenie kodu koloru.Po wykryciu kodu koloru wysyła sygnał przełącznika sterującego.Po odebraniu sygnału silnik krokowy przestaje się obracać.Po pewnym opóźnieniu obraca się, aby podać film, a cykl się powtarza., Aby zapewnić, że długość folii jest ustalona zgodnie z pozycją kodu koloru.

2. Używany do ciągłej maszyny pakującej

W ciągłej maszynie pakującej silnik krokowy obraca się w sposób ciągły, a folia opakowaniowa jest transportowana równomiernie i w sposób ciągły.Zmiana długości worka możliwa jest tylko za pomocą przełącznika tarczowego.

2. Zastosowanie zintegrowanego silnika krokowego z zamkniętą pętlą w uszczelnieniu poziomym

W maszynie do pakowania ciągłego zgrzew poziomy jest bardzo ważnym mechanizmem wykonawczym, a także jednym z bardziej skomplikowanych mechanizmów w maszynie pakującej.Szczególnie w przypadku folii opakowaniowych oznaczonych kolorami wymagania dotyczące pozycji zgrzewania i cięcia są niezwykle surowe.Aby poprawić dokładność cięcia, ludzie opracowali mimośrodowe mechanizmy zębate, mechanizmy prowadnic korbowych itp., ale mechanizmy te mają kłopotliwe regulacje i niezawodność.Niska wada.Główną przyczyną tych niedociągnięć jest to, że proces wymaga, aby poziome koło uszczelniające miało stałą prędkość, było uszczelnione poziomo i ustawione do odcięcia.Silnik krokowy bezpośrednio napędza poziome koło uszczelniające, aby uzyskać synchronizację prędkości.Koło podające folię maszyny do ciągłego pakowania służy do ciągłego dostarczania folii.Podczas zgrzewania poziomego wymagana jest synchronizacja prędkości liniowej zgrzewania poziomego z prędkością podawania folii, aby uniknąć rozdarcia folii i gromadzenia się folii.Ponieważ średnica poziomego koła uszczelniającego jest stała, gdy zmienia się długość worka, należy ją zmienić, zmieniając prędkość obrotową poziomego koła uszczelniającego, ale uszczelnienie poziome wymaga pewnego czasu, to znaczy poziomego koła uszczelniającego a folia musi być stała od kontaktu do separacji.Czas, w przeciwnym razie uszczelka nie jest szczelna.Całkowity czas każdego obrotu poziomego koła zgrzewającego oraz czas wymagany do poziomego zgrzewania są stałe.Aby spełnić wymagania synchronizacji prędkości, prędkość obrotową silnika krokowego można podzielić na dwie części.Pierwsza część jest pełna.

Spełnia wymagania synchronizacji prędkości.Ponadto w maszynie do pakowania ciągłego bez obciążenia silnik krokowy obraca się w sposób ciągły, a folia opakowaniowa jest transportowana równomiernie i w sposób ciągły.W przypadku zmiany długości worka można to osiągnąć tylko za pomocą przełącznika tarczowego.
