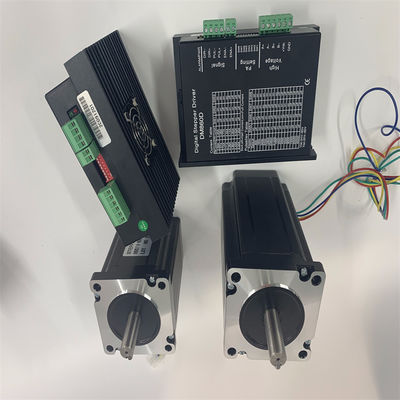

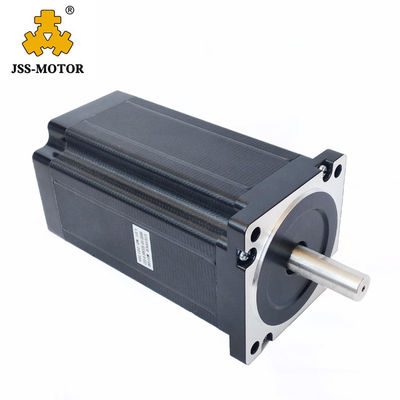

Wyższy moment obrotowy 12nm 86HS156-6204A Nema 34 Silnik krokowy 2-fazowy hybrydowy silnik krokowy
Może być stosowany w maszynie grawerującej, ploterze tnącym, maszynie tekstylnej, drukarce 3D, instrumentach medycznych, sprzęcie oświetleniowym scenicznym, robocie, CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym. Różnorodne urządzenia i instrumenty do automatyzacji na małą skalę, takie jak etykietowanie maszyna, maszyna do cięcia, maszyna do pakowania, maszyna do ciągnienia, zawsze działa dobrze, gdy jest używana w sprzęcie, który wymaga niskich wibracji, niskiego poziomu hałasu, wysokiej precyzji i dużej prędkości.
Ogólna specyfikacja
| Kąt kroku | 1,8° |
| Wzrost temperatury | 80 ℃ maks |
| Temperatura otoczenia | -20 ℃ maks ∼ + 50 ℃ |
| Rezystancja izolacji | 100M ΩMin.,500VDC |
| Wytrzymałość dielektryczna | 500VAC przez 1 minutę |
| Luz promieniowy wału | 0,02 maks. (obciążenie 450 g) |
| Luz osiowy wału | 0,08 maks. (obciążenie 450 g) |
| Maks.Siła promieniowa | 220N (20mm od kołnierza) |
| Maks.Siła azjatycka | 60N |
Specyfikacja elektryczna:
| Model nr | Kąt kroku (°) | Napięcie znamionowe (V) | Prąd znamionowy (A) | Rezystancja fazy (Ω) | Indukcyjność fazowa (mH) | Moment trzymania (Kg.cm) | Moment zaczepu (g.cm Max) | Bezwładność wirnika (g.cm²) | Długość silnika (mm) | Prowadzi nr | Waga silnika (kg) |
| 86HS65-3004 | 1,8 | 3,3 | 3 | 1,1 | 6,5 | 28 | 800 | 1000 | 65 | 4 | 1,7 |
| 86HS68-4004 | 1,8 | 1,3 | 4 | 0,33 | 1,6 | 35 | 1000 | 1200 | 68 | 4 | 1,7 |
| 86HS78-4004 | 1,8 | 1,5 | 4 | 0,38 | 2,5 | 35 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-4204 | 1,8 | 1,9 | 4.2 | 0,45 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2,3 |
| 87HS78-6008 | 1,8 | 3.0 | 6 | 0,5 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2,3 |
| 86HS82-4504 | 1,8 | 1,4 | 4,5 | 0,32 | 2,8 | 45 | 1300 | 1500 | 82 | 4 | 2,5 |
| 86HS82-5608 | 1,8 | 2,0 | 5,6 | 0,35 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2,5 |
| 86HS100-5004 | 1,8 | 2,5 | 5 | 0,5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
| 86HS100-5008 | 1,8 | 2,5 | 5 | 0,5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
| 86HS118-6004 | 1,8 | 3,6 | 6 | 0,6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3,7 |
| 86HS118-5608 | 1,8 | 3.4 | 5,6 | 0,6 | 6 | 85 | 2400 | 2700 | 156 | 8 | 3,7 |
| 86HS156-5504 | 1,8 | 3,9 | 5,5 | 0,7 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5,5 |
| 86HS156-6204 | 1,8 | 3,6 | 6,2 | 0,75 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5,5 |
| Powyżej tylko w przypadku produktów reprezentatywnych, produkty na specjalne zamówienie mogą być wykonane zgodnie z życzeniem klienta. | |||||||||||
Wymiary: Schemat połączeń:
(jednostka=mm)
L1 i L2 można dostosować do wymagań klientów.
Szerokie zastosowanie:
Nasz silnik krokowy jest szeroko stosowany w maszynie do grawerowania, ploterze tnącym, maszynie tekstylnej, drukarce 3D, urządzeniach medycznych, sprzęcie do oświetlenia scenicznego, robocie, maszynie CNC, fontannie muzycznej i innym automatycznym sprzęcie przemysłowym.
